現代計算機網絡最大的特征就是可升級性，它能通過在PCI/PCI-X/PCI-E插槽上安裝光纖網卡來實現網絡升級。目前光纖網卡具備PCI、PCI-X和PCI-E三種類型，其中PCI是最原始的版本，PCI-E是目前最受用戶歡迎的網卡。PCI與PCI-X、PCI與PCI-E有何區別為什么會選擇PCI-E光纖網卡呢？閱讀本文您將從中找到答案。

PCI/PCI-X/PCI-E是什么？

PCI（外設部件互連標準）是由英特爾（Intel）于1991年推出，用于定義局部總線的標準，該標準前后經歷無數次的改進，最初，PCI光纖網卡主要用于個人計算機（PC）的主板上，后隨著用戶對更高性能的要求，該光纖網卡逐漸被其他光纖網卡所取代。PCI-X相當于是PCI的升級版，其傳輸速率高達1066MB/s，滿足更高帶寬的需求，同時可向后兼容PCI光纖網卡。PCI-E是目前最新且使用最為廣泛的版本，主要用于計算機和服務器的主板上。該標準擁有多種規格（如1X~16x），可滿足低速和高速設備的需求，最高傳輸速率可達10GB/s，具備較大的發展?jié)摿Α?/p>

 PCI/PCI-X/PCI-E有什么不同？

雖然PCI/PCI-X/PCI-E光纖網卡均可作為服務器或計算機與網絡連接的接口，但三者之間也存在些許區別。具體如下：

總線結構：PCI光纖網卡和PCI-X光纖網卡與PCI-E光纖網卡主要的區別在于總線結構不一樣。PCI光纖網卡和PCI-X光纖網卡都采用傳統的總線技術——共享總線結構，即所有連接的外圍設備并行使用同一總線，這意味著數據將跨多行同時進行發送和接收。但兩者不同的是，PCI總是頻繁的在目標設備和總線之間交換數據，而PCI-X則只允許目標設備僅于單個PCI-X設備進行數據交換，與此同時，若是沒有數據交換機，總線將會自動移除PCI-X設備，減少等待周期，從而提高性能。在相同的頻率下，PCI-X提供的性能高出PCI14~35%。

但，PCI-E光纖網卡采用的是專用的點對點串行技術，相比PCI和PCI-X的共享并行架構來說，每個設備都擁有自身專用的連接，無需向整個總線請求帶寬，創建了更加高效的總線系統。與此同時，它可以把傳輸速率提高到更高的頻率（是PCI和PCI-X所達不到的）。

與網絡通信時，設備都會在總線上等待，但隨著添加的設備越來越多，整體性能也將下降。

圖1：PCI / PCI-X與PCI-E光纖網卡的總線結構

插槽尺寸：PCI/PCI-X/PCI-E插槽尺寸差異較大。PCI光纖網卡有32位和64位兩個版本，其中32位版本的PCI插槽有82毫米，而PCI-X光纖網卡在物理上類似于64位PCI光纖網卡，插槽有130毫米。這樣看來，PCI和PCI-X光纖網卡占據了主板上相當大的空間。不同的是，PCI-E光纖網卡只用在PCI-E插槽上，而PCI-E插槽的尺寸取決于PCI-E總線的通道數，也就是“X1”“X8”等，數字表示提供的通道數。1通道的PCI-E X1插槽較小，幾乎不占主板的空間，就算是32通道的PCI-E X32，也只與PCI-X插槽尺寸相仿。

帶寬：如上所述，PCI光纖網卡具備32位和64位兩個版本，可在33MHz和66MHz工作頻率（總線時鐘頻率）下運行。當32位PCI光纖網卡工作在33MHz頻率下（標準配置），最大帶寬為133MB/s，當32位PCI光纖網卡工作在66MHz頻率或者64位光纖網卡工作在33MHz頻率下，最大帶寬為266MB/s，當64位光纖網卡工作在66MHz頻率下，最大傳輸速率為528MB/s。

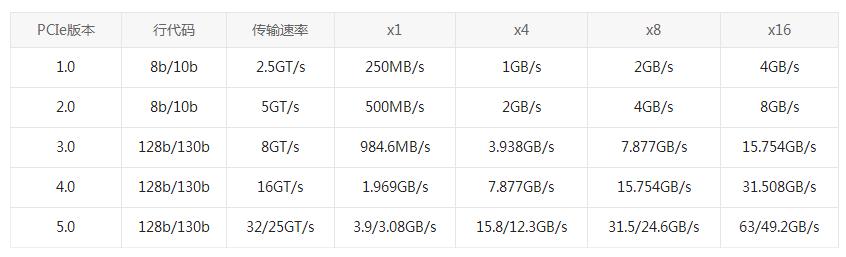

大多數PCI-X光纖網卡都是64位的，通常工作在66MHz、100MHz、133MHz以及533MHz（PCI-X 2.0）頻率下，最大帶寬為1.06GB/s。而PCI-E光纖網卡目前擁有五個版本，每個版本的帶寬不同，從250 MB/s到幾GB/s不等，實現了巨大的飛躍，如下圖。具體的帶寬取決于它的版本以及它的通道數的不同，目前來說，PCI-E 5.0 X16的帶寬最大，可高達63GB/s。

 為什么選擇PCI-E光纖網卡？

經上述對比，相信您一定發現了與PCI和PCI-X相比，最新的PCI-E光纖網卡具備明顯的優勢，選擇PCI-E光纖網卡是必然趨勢。

解決早前技術瓶頸：從技術上來說，PCI-E光纖網卡放棄了PCI和PCI-X光纖網卡所采用的常規并行傳輸技術（該技術跟蹤路由困難），而選擇采用了串行傳輸技術，該技術允許每個通道獨享自己專用帶寬，通道之間互不影響，有效減少干擾問題。

確保傳輸速率：實際上，隨著PCI-E光纖網卡通道數的增加，數據傳輸并不會受其影響。也就是說，如果用戶使用的PCI-E光纖網卡，即便再安裝一張光纖網卡，先前的傳輸速率也不會降低。相反，若是用戶使用的是PCI或者PCI-X光纖網卡，若是想再安裝一張光纖網卡，傳輸速率將會降低，因?yàn)镻CI/PCI-X采用的共享總線結構，若增加一張光纖網卡，就意味著多一條傳輸通道共享傳輸速率。

提供經濟高效的解決方案：從經濟上來說，由于PCI-E光纖網卡采用了點對點傳輸技術，降低了硬件設計的復制性和難度，從而降低了系統開發和制造成本。 目前， PCI、PCI-X以及PCI-E這三種類型的光纖網卡都存在于市場中。但PCI-E光纖網卡能與當前的操作系統兼容且可以提供更高的帶寬，因此，越來越多的計算機硬件設計人員和制造商選擇將PCI-E集成到他們的最新產品中。未來，PCI-E將逐漸取代PCI和PCI-X。

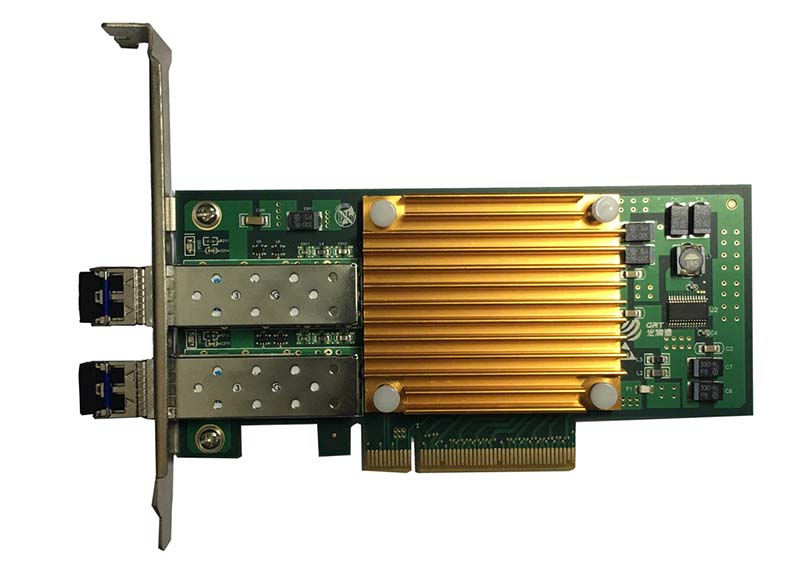

圖2：10G PCI-E光纖網卡

 常見疑問解答

Q：PCI-E光纖網卡可以用在PCI或者PCI-X插槽上嗎？

A：不行，因?yàn)镻CI-E與PCI/PCI-X總線結構不同，不能相互兼容。在大多數情況下，主板上都會有PCI插槽和PCI-E插槽，因此在使用時將光纖網卡插入到與之匹配的插槽中，請勿亂用插槽。

Q：PCI光纖網卡可以用在PCI-X插槽上嗎？

A：可以，但不建議這么做。雖然PCI-X可以兼容PCI，但若是將PCI光纖網卡插入到PCI-X插槽中，系統降至PCI級別，無法執行基于PCI-X的操作。若是您手上只有PCI光纖網卡，可以嘗試使用，但請記住該操作會有降低系統級別的風險。

Q：32位PCI光纖網卡能用在64位PCI-X插槽嗎？

A：大多數32位PCI光纖網卡可以在64位PCI-X插槽中運行，但總線帶寬將受限于最低的總線時鐘頻率，也就是說如果將66MHz的PCI光纖網卡安裝到支持133MHz的PCI-X插槽中，工作頻率將受限在66MHz，這是最大帶寬為266MB/s。
