方案背景

  光纖通信飛速發展，光通信網絡成為現代通信網的基礎平臺。由于多路載波的光波分復用對光發射機、光接收機等設備要求較高，技術實施有一定難度，同時多纖芯光纜的應用對于傳統廣播電視傳輸業務未出現特別緊缺的局面，因而WDM的實際應用還不多。但是，隨著有線電視綜合業務的開展，對網絡帶寬需求的日益增長，各類選擇性服務的實施、網絡升級改造經濟費用的考慮等等，WDM的特點和優勢在CATV傳輸系統中逐漸顯現出來，表現出廣闊的應用前景，甚至將影響CATV網絡的發展格局。并且大帶寬業務層出不窮，集中化統一管理的趨勢加劇，因此作為基礎的傳送管道容量必須升級；簡單的網絡規劃、快速的業務部署、平滑的帶寬升級、便捷的維護操作是行業客戶建設企業信息網的核心訴求。

方案介紹

光潤通40x10GDWDM方案

1）方案描述：本方案采用DWDM波分復用系統來解決貴方需求，通過DWDM波分復用把2路業務復用在一根光纖上傳輸，本方案前期傳輸2路10G業務，擴容時無需中斷現有業務，只需增加OTU板卡即可實現擴容；

2）方案配置：

     A、B站：分別放置1套DWDM波分復用設備，

     a）配置40波AWG一臺,用來實現40路雙向業務復用在一根光纖上傳輸；

     b）配置OTU業務板卡2塊，實現2路10G業務承載

     c）網管卡一塊，用來實現波分系統網絡管理，實現在線實時監控，方便維護；

     d）EDFA各2臺，實現功率放大；

     e）OLP線路保護設備各1臺，實現1+1雙路保護，保證業務不中斷；

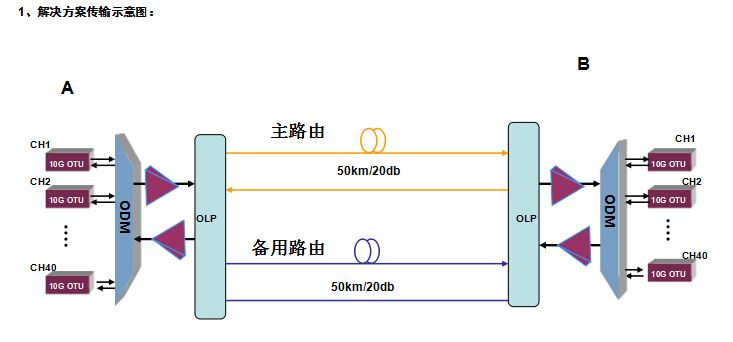

3）信號流程：A站，客戶10G 業務 1310nm/850nm波長光信號，鏈接至OTU客戶側，轉換為DWDM標準波長，通過DWDM波分復用器復用在1跟光纖上，傳輸至B端 ，在B端，通過DWDM解復用器，多路波長業務解復用出來，再經OTU轉換為1310nm/850nm連接至客戶設備端口；

方案價值點

    高可靠性：

    可支持 1＋1光復用段保護，倒換時間＜30ns，電源支持1+1雙電源備份；

    超大容量：

     單通道速率可達10G，總?cè)萘靠蛇_(dá)480G，C+L段可擴容至1600G；有效滿足新時期城域大顆粒業務的傳送、匯聚需求

    設備配置靈活:

     業務配置靈活：設備采用2U+1U架構，模塊化設計，板卡支持熱插拔， 可根據業務數量、速率、傳輸     距離靈活配置

     組網方式靈活：可以組成點到點、點對多點、鏈狀、環狀、等網絡拓?fù)浣Y(jié)構；

    多種業務靈活透明接入:

    LAN/WAN:FE、GE、10GE

    SAN存儲業務：1Gbps、2Gbps 4Gbps、8Gbps；

    SDH業務：STM-1/4/16/64

    開放式系統結構：

    支持不同廠家的設備互連、互通,支持客戶端設備為單模、多模、電口可選；

    強大的網管功能：

    支持基于SNMP的網管，同時支持CLI、WEB、TELNET等網管方式，可實現遠程網管，實時在線監控，維護方便，可視化圖形界面，人機界面友好

相關產品

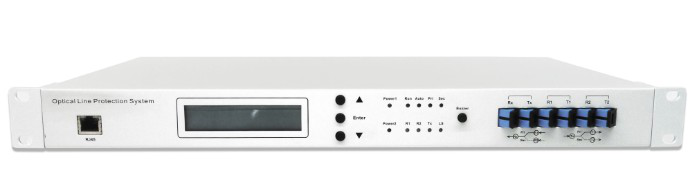

OLP光線路保護設備：

前置放大器：

光功率放大器：

解波合波器：

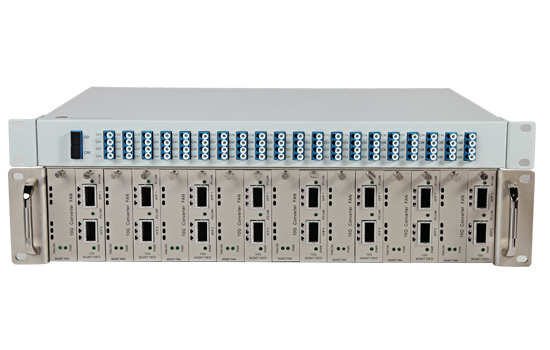

2U機架式DWDM設備：

客戶評價

    GRT光潤通40x10GDWDM解決方案可以幫助客戶簡單的網絡規劃、快速的業務部署、平滑的帶寬升級、便捷的維護操作、很好的解決了客戶因?yàn)榕稑I(yè)務升級帶來的帶寬不足的問題。
